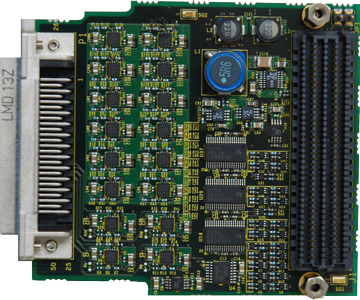

概要

本ボードは、ANSI/VITA57.1に準拠したFPGA Mezzanine Card(FMC)のHigh Pin Count(HPC)サイトに実装して動作する汎用 AD/DAボードです。

FMCサイトを持つキャリアボードに本ボードを実装することで、用途に合わせた柔軟なシステム構築が可能です。

・タイプ ：A/D・D/A混在ボード
・分解能　 ：16bit
・チャンネル数　：AD　24ch／DA　8ch
・サンプリング 　：AD 500KSPS／DA　95KSPS

資料請求はこちら
お問い合わせはこちら

詳細

・タイプ 　：A/D・D/A混在ボード
・分解能　 ：16bit
・チャンネル数　：AD　24ch／DA　8ch
・サンプリング　：AD 500KSPS／DA　95KSPS
・外部トリガ：入力 1ＣＨ　ＴＴＬレベル
出力 1ＣＨ　TTLレベル
周期 0.1ms以上
・外部制御　：入力 1ＣＨ　ＴＴＬレベル
出力 1ＣＨ　TTLレベル
周期 0.1ms以上
・FMC ：LPC
